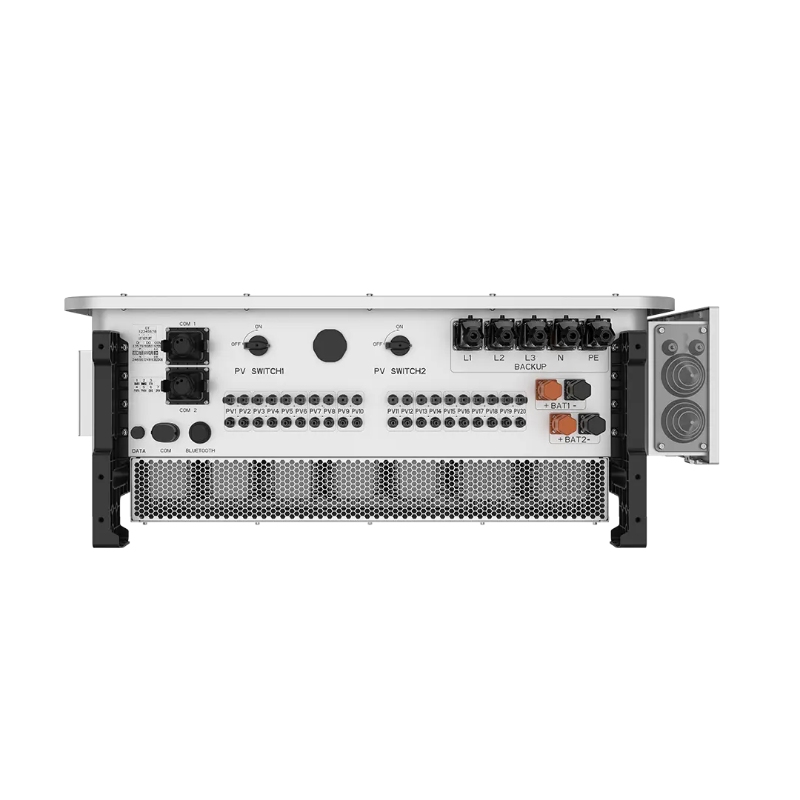

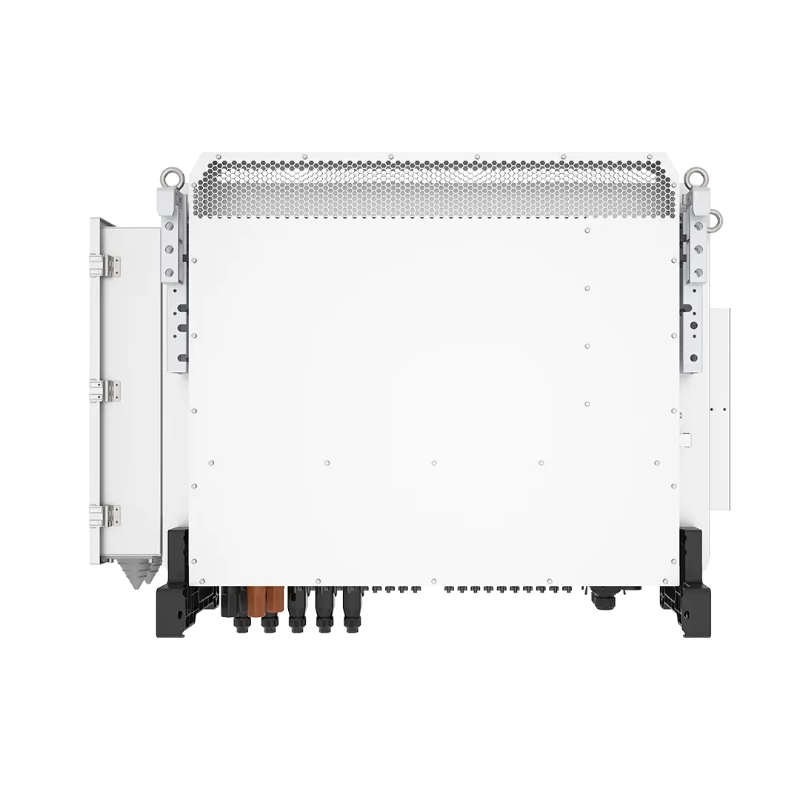

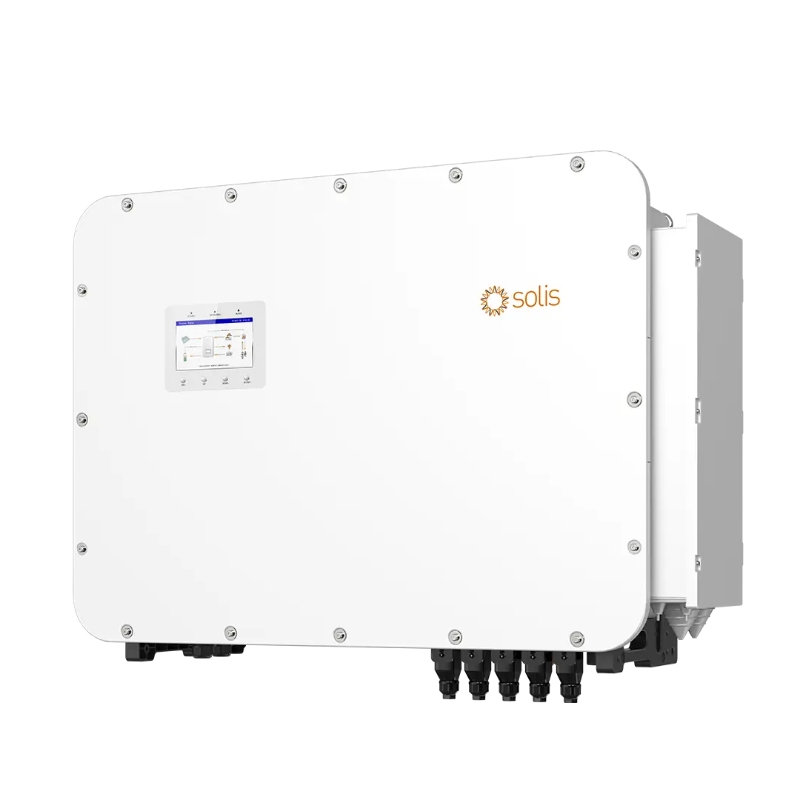

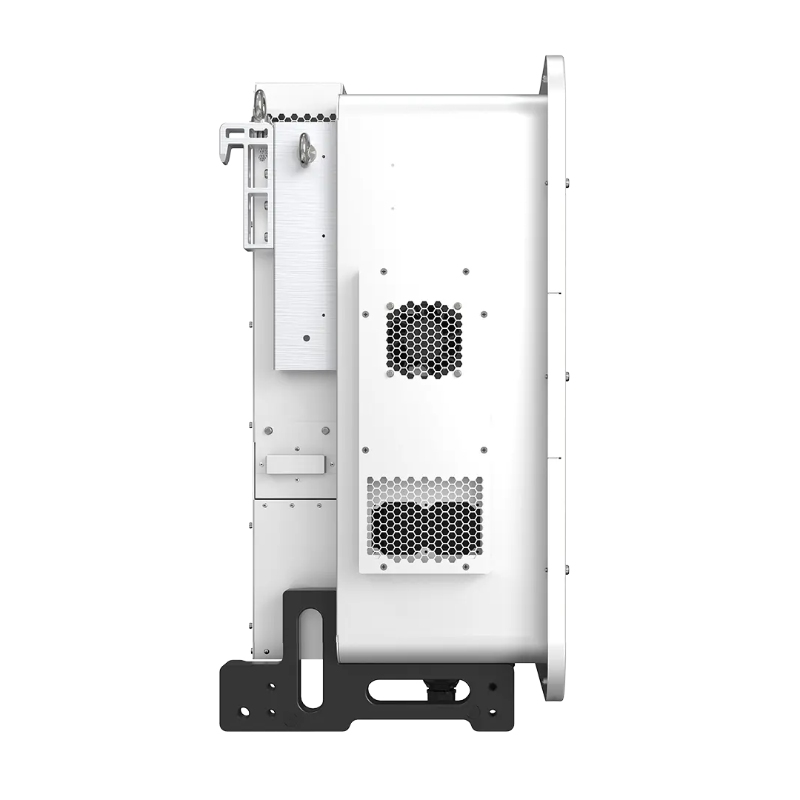

Diseñada para aplicaciones con y sin conexión a la red eléctrica, la serie S6-EH3P(75-125)K10-NV-YD-H admite el funcionamiento en paralelo de hasta seis unidades. Su puerto de respaldo dedicado puede gestionar sobrecargas de hasta 2 veces la potencia nominal durante periodos cortos. Gracias a su amplio rango de voltaje, la serie es compatible con una amplia selección de tipos de baterías y permite el control de nivelación de picos tanto en modo de autoconsumo como de generador.
Este inversor es la solución ideal para fábricas, parques industriales, centros de datos y grandes proyectos solares comerciales.
Modelo: :
S6-EH3P(75-125)K10-NV-YD-HMáxima potencia: :
75 kW/80kW/99.9 kW/100kW/125 kWRango de voltaje MPPT: :
150 - 950 VNúmero MPPT / Número máximo de cadenas de entrada: :
10/20Dimensiones (mm): :
1174*814*400Peso (kg): :
170Garantía: :
5 Years(10 Years Optional)
Inversor trifásico de almacenamiento de energía de alto voltaje
Características principales
*Admite hasta 2 veces la entrada fotovoltaica nominal, lo que maximiza el uso de la energía solar.
*Admite una corriente de entrada de cadena máxima de 21 A, lo que garantiza la compatibilidad con módulos fotovoltaicos de alta potencia.
*Compatible con módulos de batería de 100 a 314 Ah, lo que reduce los costos generales del sistema.
*Admite carga rápida de batería con una corriente de carga máxima de 200 A
*Dos puertos de batería independientes para configuraciones flexibles y fácil expansión de capacidad
*Admite acoplamiento de CC y CA, para modernizaciones flexibles y expansiones del sistema.
*Garantiza una energía de respaldo confiable en diversos escenarios mediante la gestión de reserva de batería.
*Amplía el tiempo de suministro para cargas críticas con priorización de carga inteligente
*Ofrece una interfaz versátil tres en uno para una integración perfecta de generadores fotovoltaicos, eólicos y diésel en la red.
| Entrada de CC (lado fotovoltaico) | ||||||
| Tamaño máximo recomendado del conjunto fotovoltaico | 150 kW | 160 kW | 200 kW | 200 kW | 250 kW | |
| Potencia de entrada fotovoltaica máxima utilizable | 150 kW | 160 kW | 200 kW | 200 kW | 250 kW | |
| Voltaje máximo de entrada | 1000 voltios | |||||
| Tensión nominal | 600 voltios | |||||
| Voltaje de arranque | 180 voltios | |||||
| Rango de voltaje MPPT | 150-950 V | |||||
| Corriente máxima de entrada | 10×42A | |||||
| Corriente máxima de cortocircuito | 10×60A | |||||
| Número MPPT / Número máximo de cadenas de entrada | 10/20 | |||||
| Batería | ||||||
| Tipo de batería | Iones de litio | |||||
| Rango de voltaje de la batería | 300 - 950 V | |||||
| Corriente máxima de carga/descarga | 200 A / 100 A + 100 A | |||||
| Número de puertos de batería | 2 | |||||
| Corriente máxima de carga/descarga de cada puerto | 100 A | |||||
| Comunicación | CAN/RS485 | |||||
| Salida CA (lado de la red) | ||||||
| Potencia nominal de salida | 75 kW | 80 kW | 99,9 kW | 100 kW | 125 kW | |
| Potencia de salida aparente máxima | 75 kVA | 80 kVA | 99,9 kVA | 100 kVA | 125 kVA | |
| Tensión nominal de la red | 3/N/PE,220 V/380 V,230 V/400 V | |||||
| Frecuencia nominal de la red | 50 Hz/60 Hz | |||||
| Corriente nominal de salida de la red | 114 A / 108,3 A | 121,6 A / 115,5 A | 151,8 A / 144,2 A | 151,9 A / 144,3 A | 189,9 A / 180,4 A | |
| Factor de potencia | > 0,99 (0,8 adelantado - 0,8 rezagado) | |||||
| Distorsión armónica total | < 3% | |||||
| Entrada CA (lado de la red) | ||||||
| Corriente máxima de entrada | 250 A | |||||
| Salida CA (respaldo) | ||||||
| Potencia nominal de salida | 75 kW | 80 kW | 99,9 kW | 100 kW | 125 kW | |
| Potencia de salida aparente máxima | 75-100K: 1,2 veces la potencia nominal, 10 min; 1,4 veces la potencia nominal, 100 s; 1,6 veces la potencia nominal, 10 s; 2 veces la potencia nominal, 200 ms; 125 K: 1,2 veces la potencia nominal, 100 s; 1,4 veces la potencia nominal, 10 s; 1,6 veces la potencia nominal, 200 ms | |||||
| Tiempo de conmutación de respaldo | >10 ms | |||||
| Tensión nominal de salida | 3/N/PE, 220 V/380 V, 230 V/400 V | |||||
| Frecuencia nominal | 50 Hz/60 Hz | |||||
| THDv(carga lineal) | >2% | |||||
| Entrada CA (generador) | ||||||
| Potencia máxima de entrada | 75 kW | 80 kW | 99,9 kW | 100 kW | 125 kW | |
| Corriente de entrada nominal | 114,0 A/108,3 A | 121,6 A/115,5 A | 151,8 A/144,2 A | 151,9 A/144,3 A | 189,9 A/180,4 A | |
| Tensión de entrada nominal | 3/N/PE, 220 V/380 V; 3/N/PE, 230 V/400 V | |||||
| Frecuencia de entrada nominal | 50 Hz/60 Hz | |||||
| Eficiencia | ||||||
| Máxima eficiencia | 97,6% | |||||
| Eficiencia de la UE | 97,29% | |||||
| BAT cargada/descargada a máxima eficiencia de CA | 97.0% | |||||
| Protección | ||||||
| Protección anti-isla | Sí | |||||
| Protección contra sobrecorriente de salida | Sí | |||||
| Protección contra cortocircuitos | Sí | |||||
| Interruptor de CC integrado | Sí | |||||
| Protección contra polaridad inversa de CC | Sí | |||||
| Protección contra sobretensiones | Tipo II de CC/Tipo II de CA | |||||
| AFCI 2.0 integrado | Sí | Opcional | Opcional (Brasil: Sí) | |||
| Clase de protección / Categoría de sobretensión | I/CC II, CA III | |||||
| Datos generales | ||||||
| Desequilibrio de fase máximo permitido (red y respaldo) | 100% | |||||
| Máxima potencia por fase (red y respaldo) | 25,00 kW | 26,66 kW | 33,3 kW | 33,3 kW | 41,66 kW | |
| Dimensiones (An. × Al. × Pr.) | 1174 × 814 × 400 mm | |||||
| Peso | 170 kilogramos | |||||
| Topología | Sin transformador | |||||
| Rango de temperatura ambiente de funcionamiento | -25~+60°℃ | |||||
| Humedad relativa | 0-100% | |||||
| Protección contra la entrada | IP66 | |||||
| Concepto de refrigeración | Refrigeración inteligente por ventilador | |||||
| Altitud máxima de operación | 3000 metros | |||||
| Norma de conexión a la red | G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1&2/EN 50549-10, VDE 0126/UTE C 15/VFR:2019, NTS 631/RD 1699/RD 244/ UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA,PORTARIA Nº 140, DE 21 DE MARÇO DE 2022; Brasil (75K: ORDENANZA (PORTARIA) N.º 140, ORDENANZA N.º 515; 100K/125K: NBR 16149, NBR 16150, IEC 62116) | |||||
| Estándar de seguridad/EMC | IEC/EN 62109-1/-2,IEC/EN61000-6-2/-4,EN55011 | |||||
| Características | ||||||
| Conexión fotovoltaica | Conector de conexión rápida MC4 | |||||
| Conexión de la batería | Conector de terminal | |||||
| Conexión de CA | Bloque de terminales | |||||
| Mostrar | Pantalla LCD de 7.0" y Bluetooth + aplicación | |||||
| Comunicación | CAN, RS485-115200, Ethernet, Opcional: Wi-Fi, Celular, LAN | |||||
Marcas asociadas
Preguntas frecuentes
1: ¿Qué es un inversor solar híbrido de alta potencia?
Un inversor solar híbrido de alta potencia integra energía solar fotovoltaica, almacenamiento de energía de batería de litio, cargas y la red, lo que lo hace ideal para sistemas de almacenamiento de energía comerciales e industriales.
2: ¿Este inversor híbrido es adecuado para grandes proyectos comerciales e industriales?
Sí. El inversor solar híbrido de 75 kW a 125 kW está diseñado para proyectos de almacenamiento de energía solar y comercial industrial a gran escala con alta demanda de energía.
3: ¿Qué sistemas de baterías son compatibles con este inversor solar híbrido?
Este inversor admite sistemas de baterías de litio de alto voltaje, lo que garantiza un rendimiento eficiente en aplicaciones de almacenamiento de energía comercial.
4: ¿Puede el inversor híbrido proporcionar energía de respaldo durante cortes de red?
Sí. Cuando se conecta a una batería, el inversor híbrido puede suministrar energía de respaldo para cargas críticas, mejorando la confiabilidad energética de las empresas.
5: ¿Puede Sunrange proporcionar una solución completa de almacenamiento de energía y energía solar?
Sí. Como fabricante y exportador profesional de energía solar fotovoltaica y almacenamiento de energía, Sunrange suministra inversores híbridos, paneles solares, baterías de litio y sistemas de montaje.
